噴涂設備控制系統維修案例
客戶：惠州市某塑膠五金制品有限公司
名稱：噴涂設備控制系統
型號：西門子S7-200和威綸觸摸屏
故障原因：PLC和觸摸屏無法通信
故障分析：客戶打電話說噴涂設備在正常工作時出現觸摸屏報警無法通信提示。不確定是觸摸屏還是PLC故障。到現場后觀察現場測量電壓24V正常。在檢測通信線也正常。說明故障就發生在PLC和觸摸屏上。拆回檢測把觸摸屏和PLC分別上電和上位機PC通信發現觸摸屏能正常通信，西門子PLC無法通信。說明為PLC故障。拆開外殼發現通信IC供電電壓5V正常。RS232通 信3-4腳無電壓測量靜態阻值為100多歐姆。換下通信IC上電電壓正常，和觸摸屏連接后一切正常。此噴涂設備為手機外殼噴涂設備，主要出現此問題可能是 因電控柜通風風扇不轉，電柜內溫度過高又缺少保養，在24小時不停地工作在工作人員經常打開電箱門調節變頻器頻率。門打開拉動了連接觸摸屏和PLC的通信線。本身線比較短廠時間拉動PLC連接通信口經常熱拔插導致此故障出現。
佳鴻威維修涂裝設備出現的無顯示、短路跳閘、通信故障、程序或變頻器故障、不控溫、報警故障等故障都可以維修。

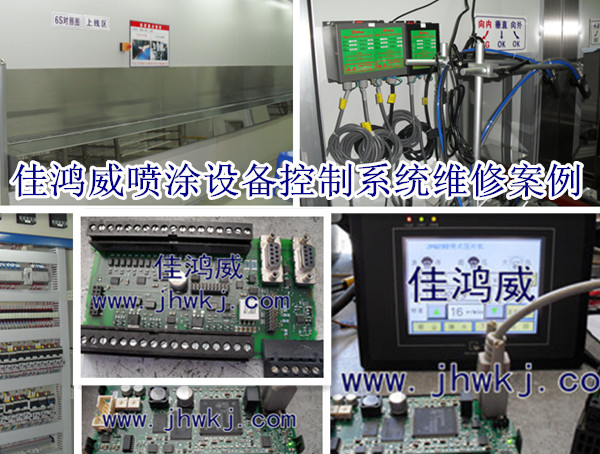

現場維修圖片
