光耦后檢查發現已壞，經測IGBT模塊正常，在更換上述配件后故障消除。

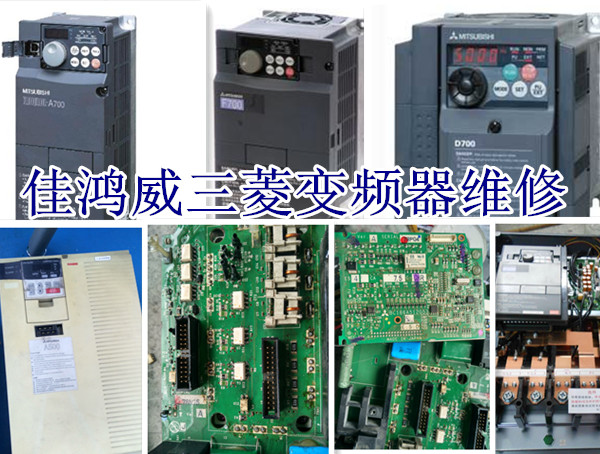

三菱變頻器常見故障代碼及排除
E.UVT故障 欠壓保護
故障描述：如果變頻器的電源電壓下降，控制回路可能不能發揮正常功能?；蛞痣姍C的轉矩不足，發熱的增加。為此，當電源電壓下降到300V以下時，停止變頻器輸出。如果P，P1之間沒有短路片，則欠壓保護功能動作。
故障排除：根據故障的解釋，發生故障有2個地方。
第一：當主回路電源電壓下降到300V一下，或者是P,P1之間沒有短接，導致變頻器內部直流母線電壓低，顯示UVT故障。
第二：當變頻器內部直流母線電壓正常，但是檢測回路損壞，也會顯示UVT故障。該直流電壓檢測是以直接降壓方式采樣后，進入光耦隔離，后進入CPU處理。在維修時候會發現該光耦經常會損壞，更換光耦就可以修復。
E.GF故障輸出側接地故障過電流保護
故障描述：當變頻器的輸出側（負荷側）發生接地，流過接地電流時，變頻器停止輸出。
故障排除：根據故障的解釋，發生故障點主要在2方面。
第一：輸出電機側對地短路，當有電流輸出時候，變頻器檢測到三相電流之和不為零，變頻器停止輸出，顯示接地故障。
第二：變頻器內部電流檢測故障。該電流檢測線路是經過霍爾檢測及采樣后，進入控制卡處理。維修只要將先檢測霍爾元件，如果霍爾元件是好的情況下，可以先更換控制卡，就基本上可以解決問題。
E.OC1,OC2，OC3故障 加速、恒速、減速中過電流故障。
故障描述：當在加速、恒速、減速過程中，當變頻器輸出電流超過額定電流的200%時，保護回路動作，停止變頻器輸出。
故障排除：
第一：負載是否發生急劇變化，或者是負載太重。
第二：輸出是否短路，包括電機側有沒有短路，如果電機側沒有短路，那么變頻器輸出是否短路？
第三：變頻器內部硬件故障，包括電流檢測，IGBT模塊，驅動線路損壞等。出現這些問題就要逐步的排除，首先要檢測IGBT模塊，后測試驅動線路，然后再檢測電流檢測部分線路。這些就是維修中經常要遇到的問題。
E6，E7故障CPU故障
故障描述:如果內置CPU周圍回路的算術運算在預定時間內沒有結束，變頻器自檢判斷異常，變頻器停止輸出。
故障排除：出現此類故障先檢測控制卡和電源卡之間的連接線是否牢固。如果連接線沒有問題的話，那么就是可能是
1、電源卡上集成電路1302 H02損壞.
2、電源卡上隔離光耦損壞以及CPU損壞。出現此類故障CPU損壞的幾率比較大。
E.LF故障 輸出欠相保護
故障描述：當變頻器輸出側(負荷側)三相(U，V，W)中有一相斷開時，變頻器停止輸出。
故障排除：
1、檢測電機側接線是否正常，如果正常就是變頻器的問題。
2、變頻器缺相，檢查變頻器輸出電壓是否平衡。如果輸出電壓平衡，那么就是電流檢測出現問題。檢查霍爾元件以及輸出狀態檢測線路。就可以找到問題。
